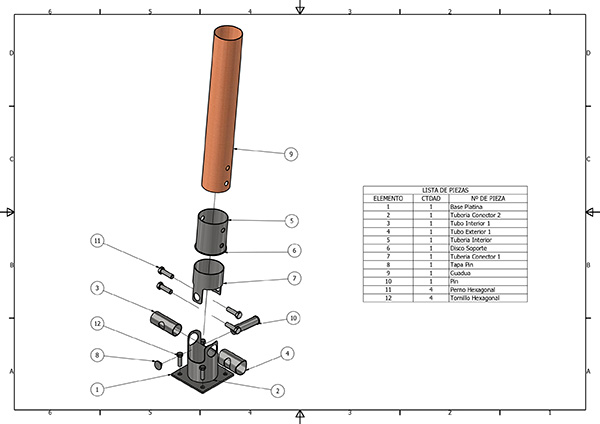

El anclaje articulado con platinas es un sistema de conexión diseñado para fijar elementos estructurales en guadua mediante un mecanismo que permite un ligero grado de movimiento y ajuste angular. Este anclaje está compuesto por una base metálica y un conjunto de tubos internos y externos que trabajan en conjunto con pernos, tornillos y un pin articulado para garantizar estabilidad, rigidez y precisión en el montaje.
El sistema inicia con la Base Platina, una placa metálica perforada que permite el anclaje al suelo o a una superficie rígida mediante pernos y tornillos hexagonales, los cuales se acompañan de arandelas planas para distribuir la carga y evitar daños en la platina durante el apriete. Sobre esta base se suelda la Tubería Conector 1, que actúa como la pieza fija del sistema.
Dentro del cuerpo del anclaje trabajan el Tubo Interior y el Tubo Exterior, los cuales funcionan como casquillos estructurales que permiten alojar el Pin Sólido (o perno articulado). Este pin pasa transversalmente a través de los orificios alineados del conector y del tubo exterior, generando el punto de rotación del sistema. Para evitar desplazamientos axiales se incorpora una Tapa Pin, que asegura el cierre del mecanismo.
El conjunto incluye además una Tubería Conector 2, que se inserta en el extremo opuesto del sistema y sirve de alojamiento para el elemento de guadua, el cual queda fijado mediante un Disco Soporte que garantiza la correcta transferencia de esfuerzos y evita la deformación de la culata de la caña.
Finalmente, la pieza de guadua se introduce en el sistema y queda asegurada gracias a la combinación de tubos internos y externos, pernos laterales y tornillería que mantienen la alineación y firmeza del conjunto.
- Pernos hexagonales: para fijar la base platina al soporte rígido.
- Tornillos hexagonales: para asegurar partes móviles y evitar giros no deseados.
- Pin de acero macizo: actúa como articulación principal del sistema.
- Disco soporte: evita el deterioro de la guadua.
- Tapa Pin: asegura el cierre del pin articulado.
- Base platina: punto de anclaje al suelo.
- Guadua estructural: elemento final ensamblado
