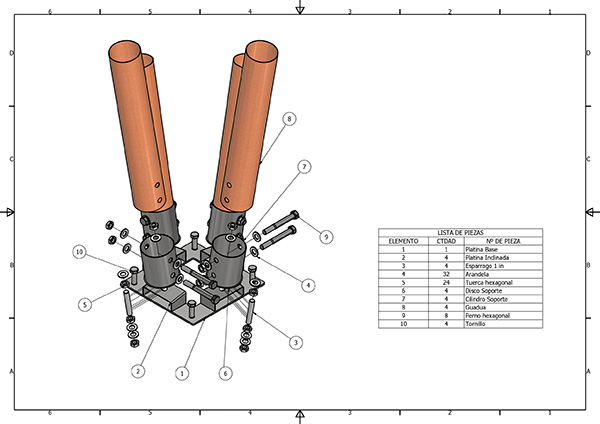

El anclaje de empotramiento es un sistema diseñado para fijar elementos en guadua mediante la inserción parcial del conector dentro del terreno o una base de concreto, permitiendo una unión estable, rígida y con correcta transferencia de cargas. Su configuración combina platinas metálicas inclinadas, espárragos y un disco soporte que garantizan el alineamiento de la guadua y la durabilidad del conjunto.
La pieza principal es la Platina Base, una placa metálica perforada que sirve como punto de apoyo y nivelación del sistema. A ella se ensamblan las Platinas Inclinadas, dispuestas estratégicamente para guiar el ángulo de la guadua y facilitar su estabilidad estructural. Estas platinas se fijan utilizando pernos hexagonales, tornillos y un conjunto de arandelas que distribuyen la presión y evitan deformaciones durante el montaje.
El corazón del sistema lo constituye el Esparrago de 1”, que atraviesa las platinas y actúa como elemento de amarre principal. Su fijación se logra mediante tuercas hexagonales y arandelas planas, garantizando un apriete uniforme que mantiene las platinas firmemente unidas. El uso de múltiples espárragos permite resistir esfuerzos de flexión, compresión y torsión provenientes de la guadua.
Para asegurar el extremo inferior del elemento estructural, se incorpora un Cilindro Soporte acoplado a un Disco Soporte, los cuales proporcionan una superficie estable para apoyar la guadua e impiden que esta se deteriore por contacto directo con el metal. El conjunto metálico queda finalmente empotrado en el terreno o dentro de una base de concreto, lo que proporciona una fijación rígida y un comportamiento monolítico entre el elemento de conexión y el suelo.
La guadua se introduce sobre el sistema ya ensamblado y queda alojada de forma vertical gracias a la geometría de las platinas inclinadas y a la estabilidad generada por el empotramiento.
- Esparrago de 1”: barra roscada que atraviesa y une el conjunto.
- Arandelas: distribuyen la carga entre tuercas y platinas.
- Tuercas Hexagonales: garantizan el apriete en cada esparrago.
- Pernos hexagonales
- Tornillos
