El Anclaje de Pernos es un sistema de fijación vertical diseñado para asegurar la Guadua a un Bloque de Concreto mediante un elemento central roscado. Este método se enfoca en la inserción y fijación interna, lo que garantiza una conexión discreta y resistente a la tracción vertical.

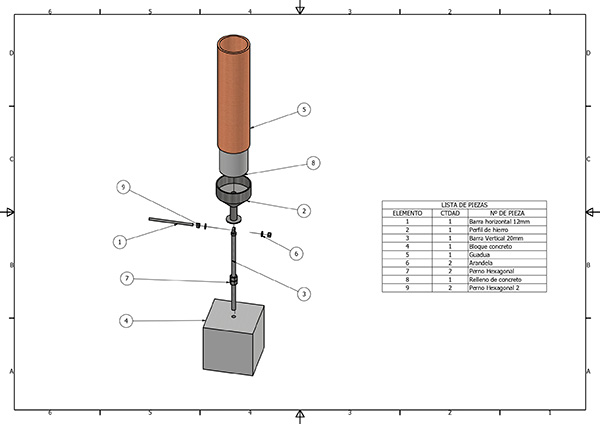

El ensamble se centra en una barra vertical principal que actúa como el perno de anclaje:
- Bloque de Concreto: Es la cimentación base a la cual se fija el sistema
- Barra Vertical: Esta barra es el elemento de anclaje que se inserta en el concreto y se extiende hacia arriba para recibir el soporte de la Guadua.
- Perfil de Hierro: Es un componente en forma de embudo que se inserta en el extremo de la Guadua. Su función es recibir y transferir la carga de la Guadua a la Barra Vertical.
- Guadua: Es el elemento vertical para anclar.
El sistema utiliza varios componentes para asegurar la barra central al Perfil de Hierro y estabilizar la unión:
- Perno Hexagonal: Estos pernos se usan para asegurar la Barra Vertical al cimiento en la parte inferior del ensamble.
- Arandela: Estas se colocan para distribuir la carga del Perno Hexagonal durante el apriete.
- Barra horizontal: Esta barra actúa como un pasador transversal, insertándose a través de los orificios del Perfil de Hierro y la Barra Vertical para evitar que el perfil se deslice hacia arriba, asegurando la unión.
- Perno Hexagonal 2: Estos pernos se usan para fijar el pasador horizontal en su posición.
Una vez que la Guadua es colocada sobre el Perfil de Hierro y el sistema de anclaje ha sido montado y asegurado, el ensamble se finaliza con:
- Relleno de concreto: Este material se vierte dentro del extremo inferior de la Guadua, rellenando el espacio alrededor del Perfil de Hierro para consolidar la unión, aumentar la rigidez y garantizar una transferencia uniforme de las cargas entre la Guadua y el anclaje metálico.
