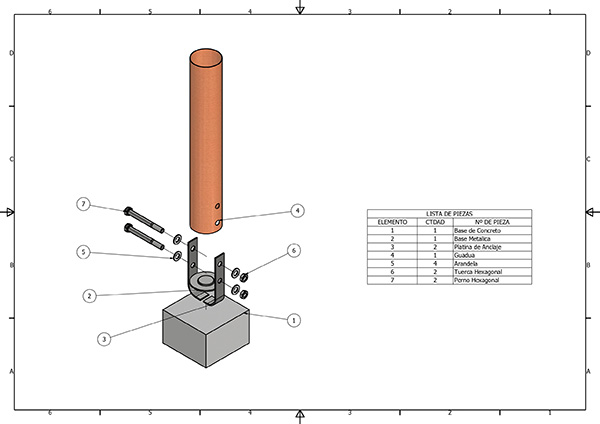

El anclaje con platina es un sistema de conexión robusto y simple diseñado para fijar el elemento estructural de Guadua a una Base de Concreto de forma segura y estable. Este ensamble proporciona una unión fija mediante la compresión de sus componentes.
El sistema de anclaje inicia con la Base de Concreto, que sirve como cimiento y superficie de apoyo para el conjunto metálico. Sobre este cimiento se asienta la Base Metálica, la cual se asegura a la base de concreto mediante un par de Platinas de Anclaje.
El cuerpo principal del anclaje es la Base Metálica, que cuenta con una geometría de soporte en forma de “U” invertida con perforaciones laterales. Es en esta sección donde se aloja el extremo inferior de la Guadua.
La fijación de la Guadua a la Base Metálica se logra mediante el uso de dos Pernos Hexagonales. Estos pernos actúan como pasadores de conexión, pasando transversalmente a través de los orificios preexistentes en la Guadua y las aberturas laterales de la Base Metálica.
Para garantizar la firmeza del conjunto y proteger los materiales, la tornillería se complementa con los siguientes elementos:
- Arandela: Se requieren cuatro unidades. Estas se colocan bajo la cabeza de cada perno y bajo cada tuerca para distribuir la fuerza de apriete, protegiendo las superficies de la Guadua y la Base Metálica.
- Tuerca Hexagonal: Se requieren dos unidades. Estas se enroscan en los extremos de los Pernos Hexagonales para asegurar la compresión del conjunto y evitar que el perno se salga de su posición.
Finalmente, la Guadua queda firmemente asegurada a la Base Metálica gracias a la sujeción de los pernos, tuercas y arandelas, transfiriendo las cargas al cimiento a través de la Base de Concreto.
