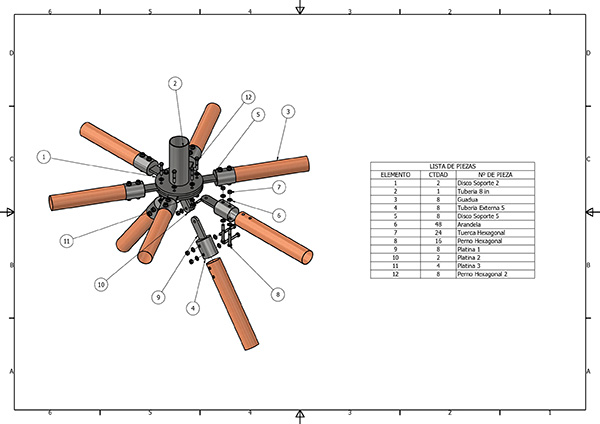

El Anclaje Articulado es un nodo de conexión central diseñado para unir múltiples elementos de Guadua en diferentes direcciones. Su diseño facilita la transferencia de fuerzas a un elemento central y la articulación en cada conexión para adaptarse a variaciones angulares.
Componentes del Nodo Central
El corazón del ensamble es la estructura central de soporte:
- Tubería 8in: Esta tubería central actúa como el eje o elemento principal de distribución de carga del nodo.
- Disco Soporte 2: Estos discos se fijan a la tubería central para servir como plataforma de anclaje para los elementos radiales.
- Platina 2: Estas platinas refuerzan la conexión angular en la base del nodo
El sistema utiliza un conjunto de piezas que permiten la articulación y la fijación de la guadua:
- Tubería Externa 5: Estas tuberías se insertan en los extremos de la Guadua para reforzarla y servir de interfaz con las platinas de conexión.
- Disco Soporte 5: Estos discos son la interfaz directa con la Guadua, asegurando la transferencia de esfuerzos.
- Platina 1: Estas platinas son elementos de conexión articulados que se fijan a la Tubería Externa 5 para unirse al eje central.
- Platina 3: Estas platinas ofrecen conexiones angulares adicionales, reforzando la unión entre las guaduas inferiores y el eje central.
El ensamble utiliza dos tipos de pernos y arandelas y tuercas para asegurar la fijación y permitir la articulación:
- Perno Hexagonal: Estos se utilizan principalmente para fijar la Tubería Externa 5 y las Platinas 1 a la Guadua.
- Perno Hexagonal 2: Estos pernos actúan como los pasadores de articulación, conectando las Platinas 1 y Platinas 3 al eje central.
- Arandela: Se utilizan en cada punto de contacto de la tornillería para distribuir la carga y proteger los elementos metálicos y de guadua.
- Tuerca Hexagonal: Estas tuercas se emplean para asegurar los Pernos Hexagonales, garantizando la compresión y la estabilidad del conjunto.
El anclaje se completa insertando el extremo reforzado de cada Guadua en la Tubería Externa 5, fijándolo con los Pernos Hexagonales. Luego, la Platina 1 se une a este subconjunto y se conecta al Disco Soporte 2 mediante el Perno Hexagonal 2 , creando el punto de articulación.
